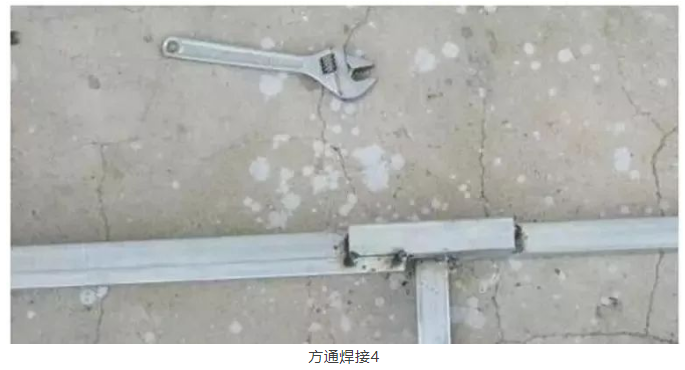

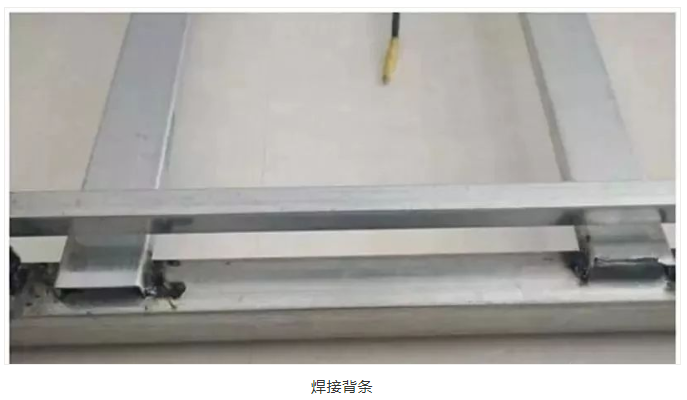

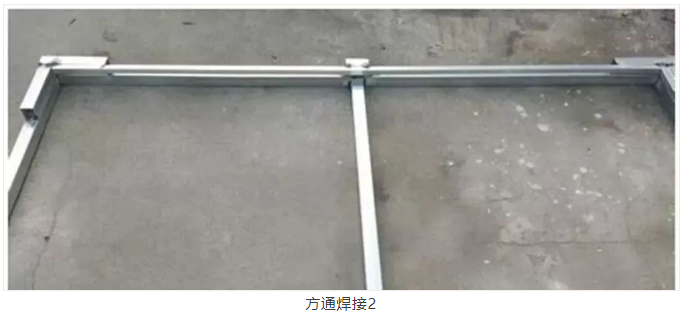

架子挂好后，四周留约10mm的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这10mm的空隙简单通风了。

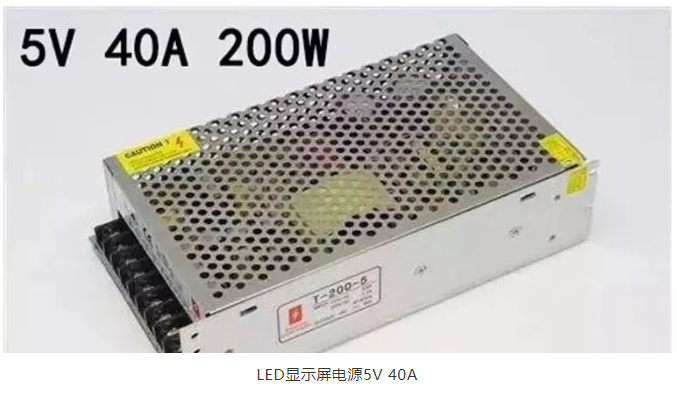

装电源的时候先接好两条成品电源线，5V输出一定要看好正负极，否则就烧电源线、模组以及控制卡。
每根成品电源线有两个接头，这样每块电源能带四块模组。然后电源之间是220V连接，用2.5平方的软铜线把每一排串在一起就行，最后各出一组220V电源线，接到配电柜的空开接线端上。
从配电室到LED显示屏配电柜的电缆在安装屏幕之前就必须布置好，电源接好后装控制卡，控制卡这里用的是同步接收卡。整个电源和控制卡的布置，LED显示屏出厂都是有《电源及系统布线图》的，只要严格参照图纸走线就不会出错。一般工程师自己根据电源和卡的数量也可以估算出走线方式。
.png)
.png)

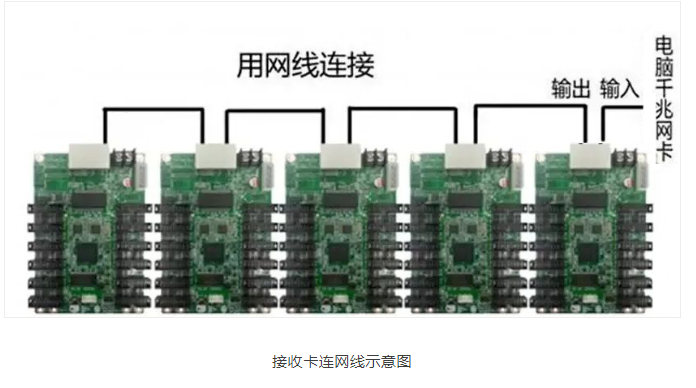

羞羞免费视频这里每张卡带三列模组，共36块板，这样每三列装一块卡，从就近的电源上取5V给卡供上电，注意正负极，然后用网线把5张卡连起来，靠电源接头的网口是输入口，右边是第1块卡，也是头卡，输入接的是电脑的千兆网卡，然后输出网口接的是第2块卡的输入口，第2块卡的输出口接的是第3块卡的输入口，这样一直到最后一张卡，第5张卡，输入接第4张卡的输出。输出口为空。
.png)

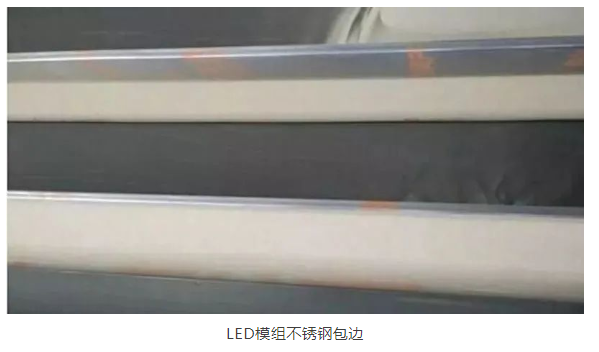

装模组之前要用不锈钢包边，这仅仅是为了好看，也是安装单位要求的，专门找来了做不锈钢的师傅来量了尺寸，估算了下他量完钢结构后加大了5mm吧，为方便能好安装又能卡死不锈钢包边。这里因为屏幕尺寸不大，羞羞免费视频提前安装的不锈钢包边，有时也可以在屏幕安装完后再安装不锈钢包边，但是要注意的就是底部第一排水平一定要做好。
.png)
.png)

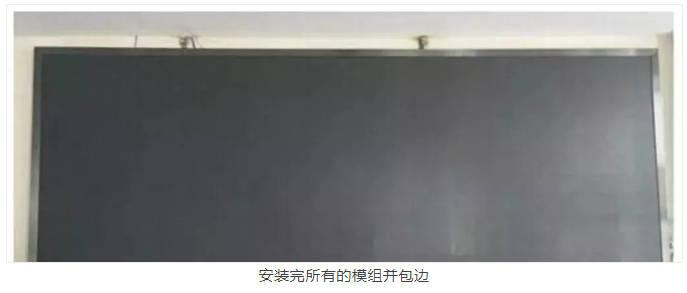

扣好不锈钢边后就能开绐上模组了。模组建议从下往上装，从中间往两边开始安装。这样的安装方式有很多争议，从底部安装主要是为了使水平和垂直都能在正常控制范围内，特别是屏幕的面积大了以后，更加容易失控，特别是小间距的要求超高，有点缝隙没有达到要求，都需要做精细的调整。
安装过小间距的工程师都知道，即使是精密的模具出来模组或箱体，都还是有误差的，几个丝错位，都会导致整行的错位。其次，从中间往两边安装可以分成两组人员甚至四组人员分工干活，节约安装时间。即使碰到安装错位的问题，基本都不会影响另外一组人员的进度。

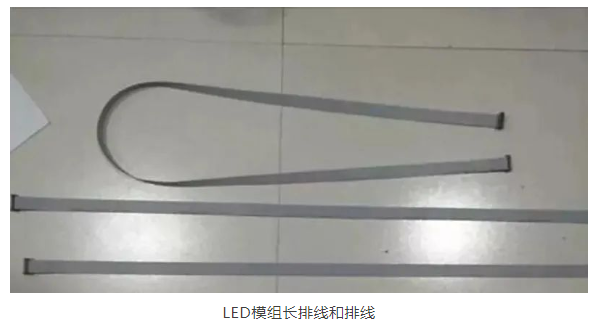

按照图纸安装模组自带的排线，短排线只适合模组与模组的连接，从控制卡到模组的长排线是要安装线序长短安装的，最上面和最下面用的排线最长，羞羞免费视频这里大概是1米半长。
.png)
最好自己带有工具，如果排线有压坏的话，重新剪一段，两头一压就行了，然后装上固定的卡子。很多时候因为背条支着放不平模组，装的时候还得剪掉线卡。排线插到模组上的时候红边向上，模组的箭头也同时是向上的。没有标箭头的模组，那么看模组上的印刷字必须是向上的。模组之间的连接，都是模组前面的输入连接上一个模组后面的输出。
装好四行模组一张卡后通电测试，有问题的话及时解决，因为再装下一组的话就会盖住这张卡无法测试，另外继续安装的话不能及时发现问题，如果全部都安装好了，再去找问题点，又把安装好的模组拆下来，工程量可就大得多了。
控制卡上面有一个测试按键，刚通电，可以先利用这个方式来测试，如果安装正常的话屏会依次显示红、绿、蓝、行、场、点信息，然后再将控制电脑测试一遍，主要是为测试网线是否通讯正常。正常的话再安装下一组，直到安装完成。
