前言

在项目招标阶段，设计院都会出一份用来做项目预算的智能化弱电设计CAD图纸，但这个智能化弱电设计CAD图纸仅用来给工程商做项目预算，拿去做实施的话，图纸中的一些设备位置，类型，线缆走向以及图标的规范化，还不是特别具体，需要在项目中标后，工程商在派遣有经验的智能化弱电工程师去现场进一步勘测做深化图纸设计。

正文

在弱电工程师勘测现场结束后，需要在原先设计院的CAD图纸重新进行深化设计，图纸上会修改设备类型，安装方式，线缆走向及设备图标。下面重点介绍弱电行业常用的智能化弱电设计图标。

1、综合布线系统

综合布线系统是整个智能化弱电系统的基础，也关乎着整个智能化弱电系统的稳定性。综合布线系统包括工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统、楼宇建筑子系统等等。

①工作区子系统

工作区子系统是由终端设备连接到信息插座的设备组成。包括信息插座、摄像头、投影仪、打印机等设备组成。

②水平子系统

水平子系统是由工作区信息插座到管理区子系统的配线架之间的固定布线。包括水平电缆、光缆。

③管理间子系统

管理间子系统是由交连、互连和输入输出设备组成。包括配线架、交换机、机柜等。

④垂直干线子系统

垂直干线子系统负责连接管理间子系统和设备间子系统。包括光缆和大对数双绞线。

⑤设备间子系统

设备间子系统主要是有电缆和相关支撑件组成。设计时需要遵循相关规范。

⑥建筑群干线子系统

建筑群子系统主要是將一个建筑物和另一个建筑物连线的通信线缆，一般是光缆。

针对于综合布线系统，这套综合布线弱电图标提供了强电插座，网络插座，电话插座，TV插座，光纤插座，AP接入点，网络配线架，电话配线架，光纤配线架，光纤熔接盘等等。

2、视频监控系统

视频监控系统是智能化l弱电系统最常用的系统之一，整套系统包括前端摄像头，线缆，交换机，存储，解码，大屏等设备组成，视频监控系统涉及到的弱电设计图标主要有半球摄像机，球机，枪机，全景摄像头，高考抛物摄头,NVR,IPSAN，矩阵，流媒体服务器，解码器，电脑终端，开关电源等等。

3、计算机网络系统

计算机网络系统，就是利用通信设备和线路将地理位置不同、功能独立的多个计算机系统互联起来，常用的计算机弱电设计图标主要有核心交换机，汇聚交换机，接入交换机，AC控制器，路由器，防火墙，光模块等等。

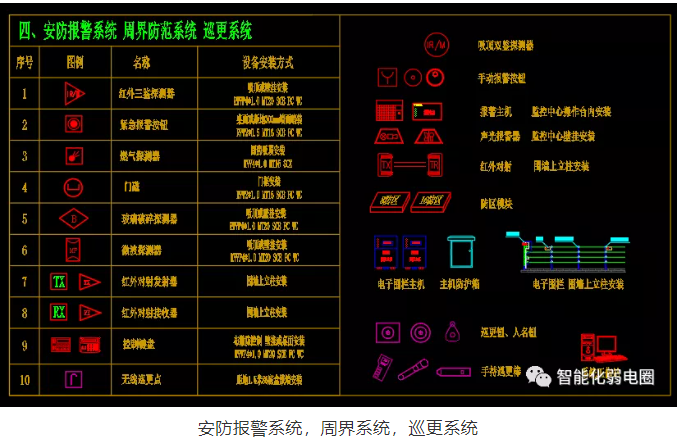

4、安防报警系统，周界防范系统，巡更系统

安防报警、周界防范、巡更系统弱电设计图标主要有红外探测器，紧急报警按钮，燃气探测器，门磁，红外对射，无线巡更点等等。

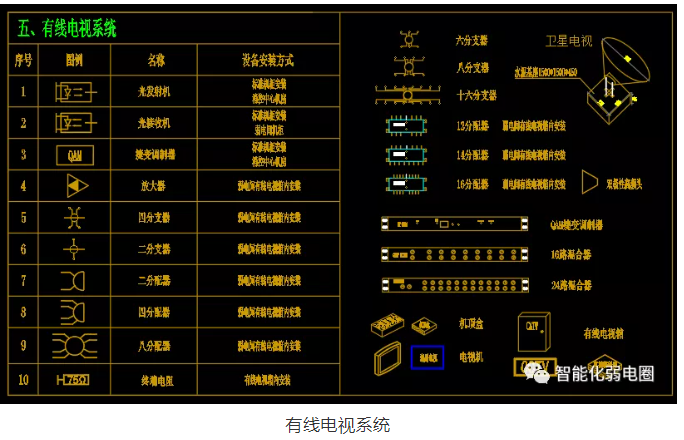

5、有线电视系统

有线电视系统弱电设计图标主要有光发射机，光接收机，放大器，分支器，分配器等组成。

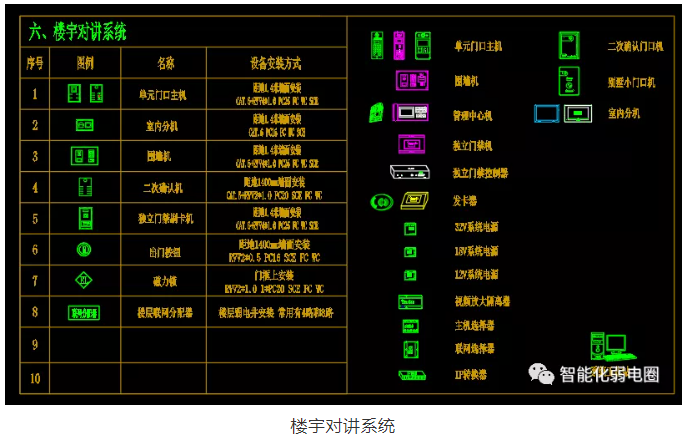

6、楼宇对讲系统

楼宇对讲系统弱电设计图标主要有单元门口主机、室内分机、围墙机、出门按钮、磁力锁，管理中心机，门禁控制器等组成。

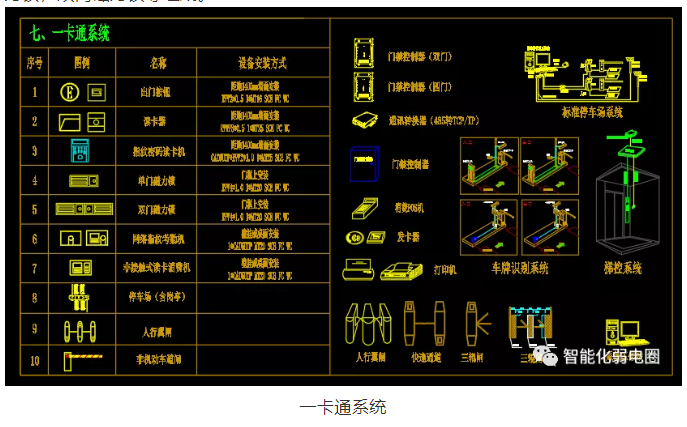

7、一卡通系统

一卡通系统弱电设计图标主要有出门按钮、读卡器，指纹读卡机，门禁控制器，单门磁力锁，双门磁力锁等组成。

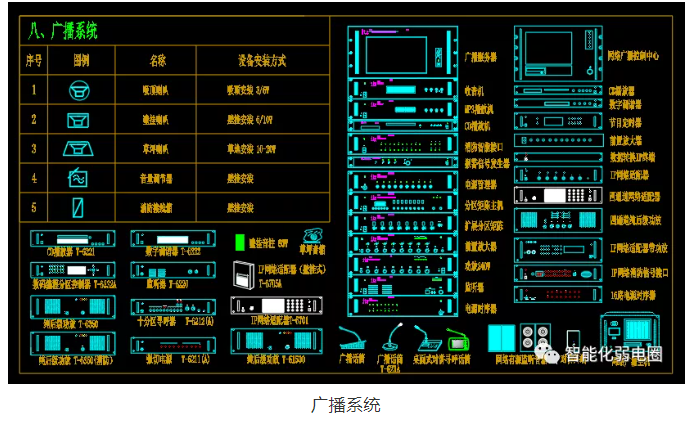

8、广播系统

广播系统弱电设计图标主要包括吸顶喇叭，网络广播服务器，节目定时器，功放，音柱等组成。

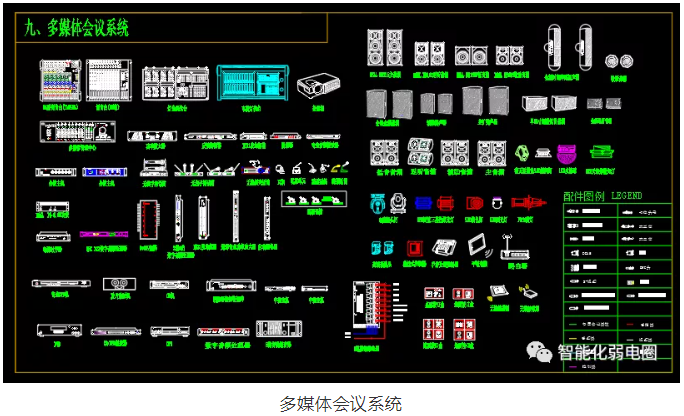

9、多媒体会议系统

多媒体会议系统弱电设计图标主要调音台，灯光调光台，投影机，功率放大器，专业音频播放器，会议主机，无线手持话筒等组成。

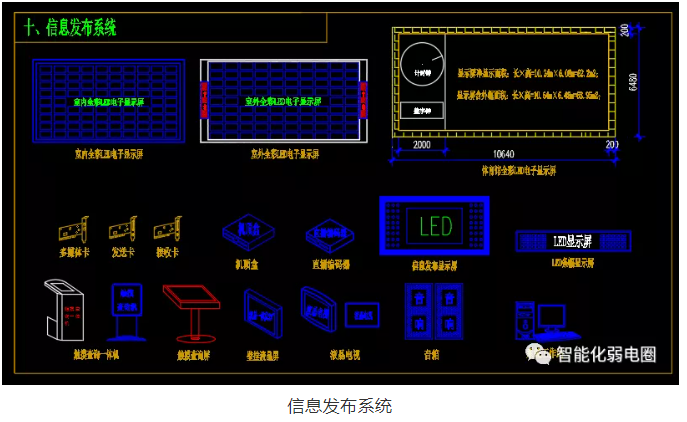

10、信息发布系统

信息发布系统弱电设计图标主要有LED屏，LCD屏，发送卡，接收卡，音箱等组成。

11、机房建设工程

机房建设工程弱电设计图标包括防静电地板，微孔吊顶板，服务器机柜，灭火器，烟感探测器，监控电视墙等组成。

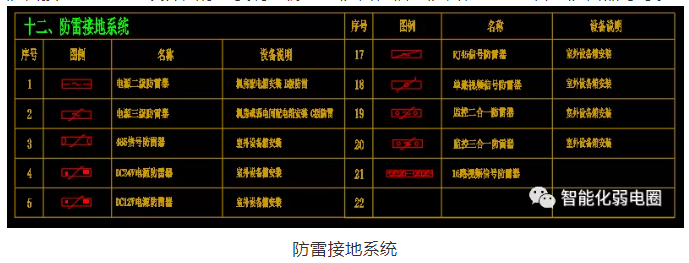

12、防雷接地系统

防雷接地系统弱电设计图标主要有电源二级防雷，信号防雷，监控二合一防雷器等等。

13、BA楼控系统

BA楼空系统弱电设计图标主要有风雨探测器楼控系统，智能水表楼控系统，智能电表楼控系统等等。



14、智能家居图例

智能家居弱电设计图标主要有路由器，别墅门口机，智能主机，电源，烟感，云台摄像机，紧急按钮等组成。
